【壊れたみたい】Teclast X3 Pro 殻割り・解体の刑

スポンサーリンク

他のガジェットレビュアーさんから回ってきたTeclast X3 Proが、朝起きたらWindows10が終了していて起動しようとしてもうんともすんとも言わず・・・壊れた?

電源長押し、電源ボタン+音量上、電源ボタン+音量下、電源長押5分、電源ボタン+音量上56分、電源ボタン+音量下5分、

その後、ちょい電源ボタン押し、

などいろいろヤッてみました、電源長押しで左下の白いLEDが3秒後くらいにチカッと光ります。

それ以外はディスプレイにも何も表示されず・・・

保証も無いので殻割りしてみます。

Teclast X3 Pro スペック

画像Teclast X3 Pro Core M3-6Y30 900MHz 2コア
機種名Teclast X3 Pro
メーカーTeclast284
キャリアWi-Fiモデル
Wish
2
6
3
OSWindows10
SocブランドIntel
SocCore M3-6Y30 900MHz 2コア
メモリ8GB
ストレージ128GB
ディスプレイ11.6インチ
解像度フルHD(1920x1080)
パネルTFT
画素密度190ppi
バッテリー4500mAh
フロント カメラ200万画素
リア カメラ500万画素
重量909g
サイズ 縦x横x奥行303.8x186.1x10.1mm
SDMicroSD(最大128GB)
BluetoothV4.0
WiFib/g/n
充電DCプラグ
接続MicroHDMI出力,標準USB3.0x2
動画https://youtu.be/CskqjBksfws
備考・特徴キーボード・ペン別売り
※誤ったスペックが表示されている場合がありますので実際の商品ページでご確認ください。
※クーポンは確認していないものも含まれます。適用不可や古い場合、高くなる場合があります。ご了承ください。
※表示されている価格は数時間~数日前の価格です。現時点の価格・ログイン後では価格が違う場合があります。

殻割り

殻割りはケースオープナー1本あれば十分に開けられました。

キツキツではなくわりと緩かった。

ディスプレイ面の右側(電源ボタン・音量ボタンのあるほう)の溝にケースオープナーを突っ込んで開くと簡単に開きました。

IMG_20160714_165956_HDR

4方の溝に一定間隔にツメがあるので慎重にツメを外していけばキズつけずに開けられました。

IMG_20160714_165950_HDR

殻割後の裏面の様子

3分の2弱がバッテリーで3分の1くらいがマザーボード

IMG_20160714_164917_HDR

マザーボードは以外にも小さくこれでIntel Core M3-6Y30 900MHz デュアルコアが積んであるのか、と思うほど小さい。

あと数年経てばCor i7(くらいのスピードで発熱しないやつ)もコノくらい小さくなりそうな予感がする。

IMG_20160714_165332_HDR

とりあえずはバッテリのケーブルを抜いてしばらく放電させてみる。

この放電で無事起動すれば良いのだが・・・30分ほど放置後電源いれてみたが起動しなかった(泣)

銅の放熱板除去

マザーボードがどこか焦げているところが無いか確認するために徐々に解体していく。

真ん中のピンクのグリスが付いてるのがCPUのIntel Core M3-6Y30みたい、小さい。

IMG_20160714_170220_HDR

このグリスはもし復活したら使えないので除去します。

IMG_20160714_170223_HDR

CPUグリスは完全には除去できなかった。後ほど掃除します。

IMG_20160714_170341_HDR

ストレージ M.2 2242 SSD

M.2 2242 規格のSSD FSSSDBEBCC-128Gを積んでました。

Transcendの物は6490円で売っているようです。こちらと比べたらスピードはどうなのかちょっと分かりません。

IMG_20160714_171516_HDR

拡張できるように空きスロットが1基あります。簡単に殻割りできるし拡張性あるので便利です。(いまさら確認しても使えなければいみないですけど・・・)

IMG_20160714_171602_HDR

タブレット本体はこわれてしまっても。これ単体だと変換アダプタかませばパソコンに接続してまだ使えそうです。

電源さしてMicroHDMIで画面出力するかテスト

もしかしてディスプレイが壊れている場合は外部出力で映るんじゃないかと思いテストします。

ついでにSSDも空きスロット側に挿してみた。

IMG_20160714_172649_HDR

無理でした・・・ぜんぜんなにも画面に映りません。

そもそもBIOSの画面ではMicroHDMI出力に何も表示されないのかな?

助っ人登場! Acer ●500?タブレット

ディスプレイ壊れている前提で、古い使えなくなったタブレットを登場させてディスプレイのみを使って試してみます。

画像左側の青い基盤のあるやつがAcer(型番忘れた)のタブレットでDCプラグが断線してバッテリーがヘタって寿命になったので解体して遊んでたのを思い出した。

IMG_20160714_175828_HDR

8インチだったかな小さいタブレット、中国・北京行った時に1500元ほどで買った。

Acerタブレット解体作業

IMG_20160714_175943_HDR

まずは要らない基盤を除去してみます。

IMG_20160714_175932_HDR

基盤を外して、ディスプレイとタッチパネルのフラットケーブルのみになってきた。

IMG_20160714_180049_HDR

はぎ取られた基盤の残骸。

IMG_20160714_180101_HDR

フラットケーブルが使えるか合わせる

ディスプレイのフラットケーブルは同じピン数でこのまま接続すれば使えそう。

IMG_20160714_180151_HDR

タッチパネルのほうのフラットケーブルはピン数が少なく使えないと思う。

IMG_20160714_180216_HDR

ディスプレイとタッチパネル分離

タッチパネル部分は使えないので分離します。

IMG_20160714_180506_HDR

残るはディスプレイのみになった。ラズパイ2とこのディスプレイを接続しようと思ってたけど未だに変換基盤買ってなかった。忘れてた。

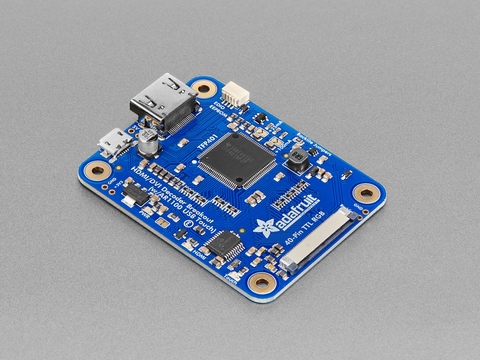

Adafruit Industries, Unique & fun DIY electronics and kits TFP401 HDMI/DVI Decoder to 40-Pin TTL Breakout - With Touch ID: 2219 - It's a mini HDMI decoder board...

こちらを買ってディスプレイに接続すればHDMIでラズパイ2と接続できるようになる。

もしX3 Proがダメでディスプレイだけ生きてたら12インチのディスプレイを使ってラズパイ2と接続しよう。

IMG_20160714_180651_HDR

このディスプレイを使ってX3 Proのマザーが生きてるか確認してみる。

Teclast X3 Proと8インチディスプレイ接続

接続して、X3 Proを起動してみます・・・・反応なし

IMG_20160715_050423_HDR

あっ、ディスプレイのフラットケーブル反対みたい。

IMG_20160715_050659_HDR

多分こっちだ、で起動するが・・・反応なし(泣)

IMG_20160715_050711_HDR

こりゃ、マザーボードだワ(汗)

マザーじゃ自分には直しようが無いなぁ、

謎のスロット発見

こんなところに謎のスロットがあるぞ、MicroSDじゃなさそう。

IMG_20160715_054115_HDR

MicroSIMを挿すと♪!

IMG_20160715_054353_HDR

これMicroSIMスロットでした。動かないんだろうか?試したいなぁ、

IMG_20160715_054441_HDR

治れば試せるんだけど、治らないかなぁ・・・

マザー直付の標準USBが通電してるか試す

バッテリーを外して電源アダプターを接続するとUSB通電してました。

IMG_20160715_053129_HDR

バッテリーのみで起動ボタンを押すとUSBに通電してUSBテスター3回点滅の3秒後くらいで送電終了します。

IMG_20160715_054700_HDR

マザーボードを取り外してみる

IMG_20160715_055018_HDR

どうしようか?このままだと治りようがない、もう治らないならマザー外してみます。

IMG_20160715_092117

しかしマザーボードは小さい。ほんとこれ20年前だったらタワー型のパソコンくらいのパワーじゃないかなぁ、すごい技術だ。

大きさは幅100mm縦126mmだった。これでバッテリーが超薄く軽量になったら未来はホントに紙みたいなタブレットができそう。

IMG_20160715_092102

余計な配線が無くなったので再度起動実験

とりあえず画面になにがしかが映れば良いので必要最低限の装備で起動してみます。

IMG_20160715_092802_HDR

この状態に電源ボタンのフラットケーブルを接続して・・・・はい、無理でした(泣)

IMG_20160715_092809_HDR

ううん・・・こんな基盤(マザーボード)見たってどこが悪くなってるか分からんヨ

IMG_20160715_093254

MicroHDMI接続して起動してみたりもしました。

IMG_20160715_093406

マザー裏の絶縁テープを取る

絶縁テープも取っちゃいました。

IMG_20160715_094341_HDR

どれがマザーボードの型番でしょうか?

94V-O E213371というのはグラフィックボードの型番のようです。

このマザーだけ売ってれば欲しい気もしますがebay.comにも売ってないようでした。

IMG_20160715_094312_HDR

それにしても基盤ってキレイです。この模様のようなのが1つ1つ意味があって配置されてると思うとスゴイと思う。

マザー表面の鋼鉄板も除去

いよいよマザーボードを丸裸にしちゃいました。

鋼鉄板はところどころ鉄のクリップのようなので挟んであるだけなので、固くて取りにくいですが上にこじって持ち上げると取れました。

ジャン!

IMG_20160715_095305_HDR

とうとうこれだけになった。ここまでやるつもりは無かったけど動かないんじゃやるしかないですね。

この4つの黒いチップがメモリかな、一つ2GBあるのかも。

焦げ付いたところや溶けてるところ、焼けた臭いなどは感じられなかった。

なにが悪いのかさっぱりわからん。

IMG_20160715_095311_HDR

銀紙放電の刑

以前は基盤を放電すれば治る場合があったので、今回もマザーボードを銀紙に包んで放電させてみます。

IMG_20160715_101620_HDR IMG_20160715_101736_HDR

放電させて自分にある静電気も放電させて、電源オン・・・・ダメェ、

テスターで電圧が来てるかテスト

+と-表示があるところが2カ所あるのでやってみます。

IMG_20160715_101106_HDR

まずは上のほうのタッチパネルの差し込みの隣にあるこちら、RTOと書いてあるかな?文字が切れて分からないけど最後はOかCだと思う。

こちらは、0.75~0.8Vくらい表示しました。

これはバッテリー接続していて起動していない状態でも電圧が来てました。

IMG_20160715_101154_HDR

今度は右下のSSD空きスロットの右側にあるMOTOと書いてある部分、

IMG_20160715_154426_HDR

こちらはいくらテスターをあてても電圧が流れてきてないようでした。

やはりマザーボードの途中でショートしているかコンデンサがダメになっているか、CPUがダメになっているかしてるみたいです。

未解決・修復不能かも・・・

ネタが切れた、マザーが悪いんじゃ直しようがない。

ウチにやってきた当初、充電してたらマザーボードのあたりが熱かったのでオーバーヒート後にコンデンサかなにかがやられたのかもしれない。

ACアダプターつけっぱなしがいけなかったのだろうか?

IMG_20160715_110809_HDR

もう少し粘ってみるかな。

IMG_20160715_105052_HDR

現状こんな感じで自分には修復不能かもしれません(泣)

もう少し粘ってダメだったら放置していつか何かで使う部品にしちゃいます。

もしなにかアドバイスあればご指導いただけると助かりますm(_ _)m
