静かでとても気にいっていた自作PCが3年経って少しずつ壊れてきました・・・マザーボードが調子悪くなったというかIntel 7260 Wifiカードが調子悪くて、ネットがブツブツと切断されるようになったのでマザーボードとWifiカードを変えてみました。

これを機にPCケースなしでパソコンをまるごと机の裏にくっつけて【PCケースなし化】をしてみましたのでご報告します。

この記事は複数のページに別れています

マザーボードは特に悪くなさそうなのでまずは試しにintel 9260NGWを買って↓マザーボードASUS Z170M-PLUSに挿してみましたが・・・またWifiが認識されずに使えませんでした。

intel インテル Wireless-AC 9260NGW 無線LAN・Bluetoothカード 802.11ac wave2 (1,733Mbps) Bluetooth 5.0 M.2 (2230) A E インテル 9260 NGW (PCIeアダプタセット)

ASUS Z170M-PLUSはIntel系のWifiカードと相性が悪いようなので、仕方がなくZ170系の古いマザーボードを探して導入してみました。

ケチってCPUは交換せずに第六世代のCore i7-6700を使いたかったのでZ170系のマザーボード導入です。

Z170以降(現行のZ390など)のチップセットは第六世代のCPUでは未対応のため、CPUソケットがLGA1151でCPUが装着できても使えないとのこと・・・(泣)ドジって危うく買いそうになった・・・

自分の作業環境としては今までのCPUスピードで十分なのでこのままマザーボードだけ交換して、他のCPU・メモリ・M.2 SSDなどは継続使用することにしました。

      1. intel インテル Wireless-AC 9260NGW 無線LAN・Bluetoothカード 802.11ac wave2 (1,733Mbps) Bluetooth 5.0 M.2 (2230) A E インテル 9260 NGW (PCIeアダプタセット)
  1. 買ったもの マザーボード・Wifiカード
    1. 今までの自作PCの構成
    2. ASRock ATX Fatal1ty Z170 Gaming K6
    3. intel 9260
      1. intel WIRELESS-AC 9260 M.2(2230 A/E) 802.11ac wave2 (1,733MHz 2×2 HT160) Bluetooth5.0【バルク品】
      2. M.2 ngff 用モジュールカード to PCI Express wifi変換ボード 最新のWiFi+Bluetooth all in One カード対応可能(Intel 7260/Intel 8260 /Intel 3160 M.2 ngffなど)
  2. 机の裏に自作PCをビスで固定
    1. スペーサーを3Dプリンターで作る
      1. デスクトップコンピュータ電源スイッチボックス
    2. 電源ボックスをL型金具で固定
    3. HDDの音が気になる
    4. 最大の難関!PCIカードをどうするか?
    5. intel 9260 Wifiカード導入
    6. 自作PC ケースなし化完成
  3. アイテム・ガジェットを天井に忍者化
    1. 引き出しはファイバーボックス
      1. ナカバヤシ CDケース 2列 ホワイト FBD-NC201W
      2. ナカバヤシ デスクトップケース レターケース 3段 A4 タテ型 ブラック FBD-NA43BK
    2. イヤホン・ヘッドホンハンガー
      1. JOTO ヘッドホンハンガー 吊り下げ式 シリコン製 ブラック
    3. トレー(お盆)
    4. ティッシュ
    5. メガネ
    6. ラズパイ忍者化
  4. 自作PC ケースなしで机の裏に設置 忍者化成功
    1. 追記:3Dプリンターでブラケット作ってみました
      1. USB-4マウント
      2. 変換名人 M/B上のUSB3.0ピンヘッダ端子 → USB3.0(A・メス×2)

買ったもの マザーボード・Wifiカード

今までの自作PCの構成

ケースはMicroATX用の安いやつ。今回はATXマザボを導入したのでもう使えません。その他のパーツは無線LAN子機以外は継続して使おうと思います。

ファンレス グラボも継続使用です。

本当は新しく最新の自作PCでCore i9を導入してもよかったのですが、サーバーのようにゴウゴウとファン音にストレスがたまるのもいやなので、このままマザーボードとWifiカードのみ交換すれば巨大ヒートシンクでCPUファンを静かなままほぼ無音の自作PCを継続使用することにします。

CPUスピードにも満足しているしね♪

ASRock ATX Fatal1ty Z170 Gaming K6

こちらのマザーボードをヤフオクで買ってみました。

ASRock > Fatal1ty Z170 Gaming K6
ASRock スーパーアロイ, ゲーミングのための武装 - CPU 電源 / メモリ / VGA カード / 冷却 / インターネット / オーディオ, 第 7 世代および第 6 世代 Intel Core™ プロセッサーに対応 (ソケット 1151)*第 8 世代 Intel Core™ デスクトッププロフェッサーに...

本当は以前のように既存のケースに収まるMicroATXのマザーボードにしたかったのですが、古い規格のマザボなのでなかなか新品・中古のものも出回っていませんでした。

ATXとでかいサイズのマザボですが、中古でちょうど1万円ほどでZ170のマザーボードがヤフオクにあったので買ってみました。

ASRock Fatal1ty Z170 Gaming K6

3年前当時はスペック最高のゲーミングマザーボード

ただPCケースはMicroATX用なのでもう使えない。仕方がなくPCケースなしで机の裏に設置することにしました。

ASRock Fatal1ty Z170 Gaming K6

マザボにCPU・CPUファン・メモリ・M.2 SSDを装着した。CPUグリスはウチに少しあったのを使いました。

intel 9260

上で買ったWifiカードは旧マザボのASUS Z170M-PLUSでは使えなかったので一度返品して、ASRock Fatal1ty Z170 Gaming K6のマザボを導入したのでもう一度intel 9260とPCI Expressモジュールカードをバラで買いました。
今回はバラで買ったので2千円弱ほどお安く買えました。

intel WIRELESS-AC 9260 M.2(2230 A/E) 802.11ac wave2 (1,733MHz 2×2 HT160) Bluetooth5.0【バルク品】

M.2 ngff 用モジュールカード to PCI Express wifi変換ボード 最新のWiFi+Bluetooth all in One カード対応可能(Intel 7260/Intel 8260 /Intel 3160 M.2 ngffなど)

結果、intel 9260はマザボASRock Fatal1ty Z170 Gaming K6は相性問題などなく、バッチリPCI Express x 1に挿せば使えました。

机の裏に自作PCをビスで固定

PCケースなしということで、素っ裸のままマザーボードを机の裏に貼り付けないといけません。マザーボードだけでなく、HDDマウンターや電源ボックスもあるので人間がデスクに向かった時に足があたらないように右奥のほうに設置しました。

スペーサーを3Dプリンターで作る

マザーボードに直接机の裏にビスどめすると空間が開かないので天板とマザボの間にスペーサーが必要になります。スペーサーをいちいち買うのは面倒だったので3Dプリンターで作りました。

スペーサーを3Dプリンターで作る

これを使ってマザーボードを設置していきます。

机をひっくり返して、(机を設置したときに見ると)右手前にマザーボード、奥に電源ボックスとHDDマウンターを設置しました。電源ボタンは旧PCケースから取り外して手が届くところに設置する。

マザーボード

電源ボタンがない場合は以下↓のようなデスクトップ用の電源スイッチが2000円弱で売ってますのでコレを利用するのも手ですね。

デスクトップコンピュータ電源スイッチボックス

デスクトップコンピュータ電源スイッチボックス

電源ボックスをL型金具で固定

電源はビス留できないので困りました。近くのホームセンターで考えて直角の金物とドリルネジ(穴を開けて締めてくれるネジ)を買って電源ケースにビス留して机の天板につけてみます。

ビスは電源ボックス内部の配線や回路を傷つけないように、すき間から中をのぞいて空間が空いている箇所にビスを入れました。以下3点購入でなんとかマザボ・電源ボックス・HDDマウンターをビス留できた。マザボのビス穴は約3mmほど。

HDDを直角金具で固定

左右が電源を固定するための金具とビス。真ん中はマザーボードを固定するビス。

以下のように設置してみた。画像下↓のファンが見えているのが電源ボックス。L型金具で固定しました。(机についている左上のほうの四角い金具4つは足を暖めるホットパネルをくっつける金具でパソコンとは関係ありません。)

電源を直角金具で固定

HDDの音が気になる

仮に設置してPCを起動させてみるとハードディスクのカリカリ音が机の板を媒体に増強してデスク上に大きな音になって聞こえてくる。

デスクがちょうど太鼓の中の空洞の役割を果たして音を大きくしているようです・・・

HDD・SSD 3台

いつのまに増えたHDD2台とSSDをHDDマウンターに設置

対策を考えて、とりあえずはHDDマウンターとデスクがくっつくところに柔らかいパッドをつけて設置↓しましたが、あまり音は静かにならない。

柔らかいパッド

机の裏にフックをつけて、HDDマウンターごと空中に浮かせるしかないかも。今後の課題です。

最大の難関!PCIカードをどうするか?

自作PCをデスク裏に設置完了!とおもいきや・・・ブラケット(PCIカードをケースと固定するための金具)がデスクの天板にあたって邪魔をする・・・

あっ、ブラケットはネジを外せばはずせるんだった。ネジを外して設置するも固定されないので宙ぶらりんで落ちそう。

試しに壊れたIntel 7260のWifiカードを刺してみました↓が、落ちはしないものの固定されていないのでちょっと触るとWifiの反応がなくなって使えない。

PCIカード落ちそう

ビデオカードのPalit GeForce GTX 1050 Ti KalmXなんてでかくて重いので固定しないと落ちてしまいます。

そこで考えたのが以下のように、マザーボードを留めるビス穴にヒモも一緒に留めてビデオカードなどのPCIカードにヒモを絡めてビス留してみました。

ASRock Fatal1ty Z170 Gaming K6 ビデオカード ひも

ちょっと適当だけど固定できるのでよしとします。

ASRock Fatal1ty Z170 Gaming K6 ビデオカード

これでPCIカードの固定もうまくいきました。ただPCIカードが増えた時はヒモだけだと無理っぽいので3Dプリンターでマウンターを作ってマウンターにヒモを絡めて固定するしかなさそう。

PCIカード

机をひっくり返して正常に戻してみるとヒモで支えられてビデオカードも落ちてこない。

intel 9260 Wifiカード導入

新しいマザーボードにIntel 7260 無線LANカードをさして使ってみましたが、やはり一定時間でWifiカードが認識されたりされなかったりする現象が起こるので壊れているようです。

Intel 7260 無線LANカード

なのでintel 9260 Wifiカードを導入してみました。

速度は体感的に少し速くなったかなぁ、と思う程度ですが、なによりもぶつぶつとネットが途切れないのが快適です。

intel 9260 導入intel 9260 導入

自作PC ケースなし化完成

PCケースなしでも自作PCを設置することができました。デスクの下からのぞくと以下のようにちょっとごちゃごちゃしてますが、デスク上ではまったく目立たずどこにPCがあるのかわからなくなりました。

自作PC ケースなし化完成

右サイドからみると・・・かなりごちゃごちゃしてます。こちらもあまり見ることは無いので問題はなさそう。

自作PC ケースなし化完成

しばらく使っていますが、巨大なヒートシンクとCPUファンのみで特にオーバーヒートすることもなく正常に使えてます。

このままあと2年ほど使えること希望です。

アイテム・ガジェットを天井に忍者化

ウチは引っ越して渡り歩く人種なので家具はあまりないので机の裏を有効活用するアイデアをいつも考えています。

いつも使っているアイテムを天井に追いやった忍者化(裏にくっつける)をいくつか紹介していきます。

引き出しはファイバーボックス

家具が無いといっても引き出しくらいはありまして・・・といっても引き出しは重いので軽くて丈夫だけど紙でできたようなファイバーボックスを引き出し代わりに使っています。これだったら引っ越し時も楽なんです。

ファイバーボックスはこういうやつ↓、難点はしばらく使うと引き出しの中心部分がたるんで引き出しづらくなるところ。なので持ち家やあまり引っ越さない方には向いてないかもしれません。

ナカバヤシ CDケース 2列 ホワイト FBD-NC201W

ナカバヤシ デスクトップケース レターケース 3段 A4 タテ型 ブラック FBD-NA43BK

机の裏にくっつけられないものはファイバーボックスに入れておきます。

イヤホン・ヘッドホンハンガー

イヤホンはこのように↓ひっかけてあります。コレすごく便利です。

忍者化 イヤホン

シリコンで柔らかいのでイヤホン・ヘッドホンを傷つけないで吊り下げておけます。

JOTO ヘッドホンハンガー 吊り下げ式 シリコン製 ブラック

トレー(お盆)

リビングのテーブルでたまに使うトレーをテーブル下に設置しました。

あまり良くない状態↓ですが、テーブル下なので目立たないのでよしとします。

トレーデスク裏

使うときはすぐに取りだせるのが便利。

トレーデスク裏

これは定番かな?

ティッシュ

こちらも定番で、いつもは厚紙の箱なしのティッシュを使っていて適当なケースを作って机の裏にはりつけてみました。コレは便利でティッシュが邪魔にならない♪

ティッシュ デスク裏

メガネ

ウチにいるときはあまりメガネをかけることは無いのでメガネケースをビスでデスク裏に付けました。

デスクにメガネを置いておくと邪魔で、机裏に収納しておくと使う時だけ出せて便利です。

メガネ デスク裏

ラズパイ忍者化

ラズパイやセンサーの配線がごちゃごちゃして非常に見栄えば悪いので棚の裏にくっつけておきます。

それぞれのセンサーに3Dプリンターでケースを作って磁石を入れて棚の裏にくっつけました。

ラズパイ 棚の裏

このように↓磁石で棚の裏にくっつけるとのぞきこまないと目立たないのがいい♪

ラズパイ 棚の裏

激安のIKEAの棚がブリキ製の板なので磁石でどこでもくっつけられたり取ったりできることが便利すぎます。

自作PC ケースなしで机の裏に設置 忍者化成功

以前から考えていた自作PCを壁か机の裏に設置したかったので、パソコンを机の裏にくっつけることができたのは感激です。

これからも机の裏の空間を有効活用していきます。

面白いアイデアありましたら教えてくださいね♪

追記:3Dプリンターでブラケット作ってみました

デスク裏にマザーボードを設置した場合のPCIカードを固定するためのブラケットを3Dプリンターで作ってみました。

PCI Expressカード ブラケット

これでヒモでPCI Expressの仮固定を解除できた。

Palit GeForce GTX 1050 Ti KalmX用・intel 9260 Wifiカード用・USBハブ用ブラケットです。↓

3Dプリンターを持っている方はちょこっと改造して、お持ちのPCI Express用のブラケットを作ってくださいね。

3D design PCI-card-hook | Tinkercad
3D design PCI-card-hook created by Bey.jp with Tinkercad

これでPCI Expressも宙ぶらりんにしても落ちる心配は減ってきましたが、

PCI Express x16ポートは落ちる心配はありませんが、ひっかきが無いのでPCI Express x1は完全には固定できない・・・もう少し改善が必要です。

USB-4マウント

ついでに3DプリンターでUSB3.0を4つデスクの右側にマウントしてみる。

スマートバンドとかBluetoothイヤホンを充電するケーブルをさすときに重宝します♪

マウント USB PC

以下のケーブルを2つデスク脇にマウントしてみました。

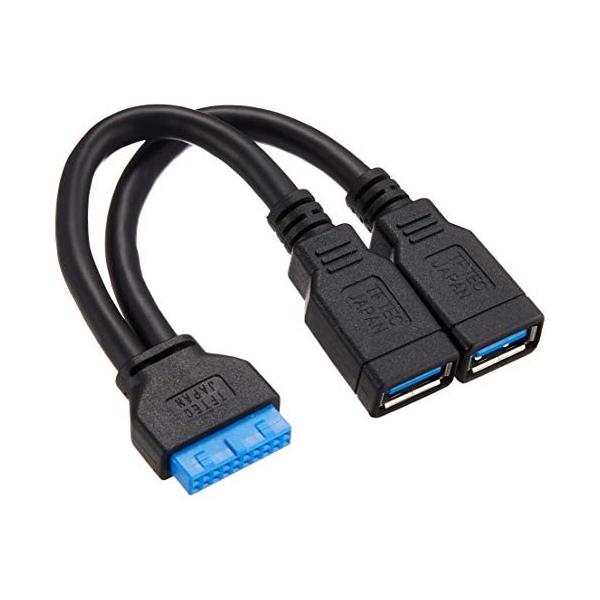

変換名人 M/B上のUSB3.0ピンヘッダ端子 → USB3.0(A・メス×2)

変換名人 M/B上のUSB3.0ピンヘッダ端子 → USB3.0(A・メス×2)

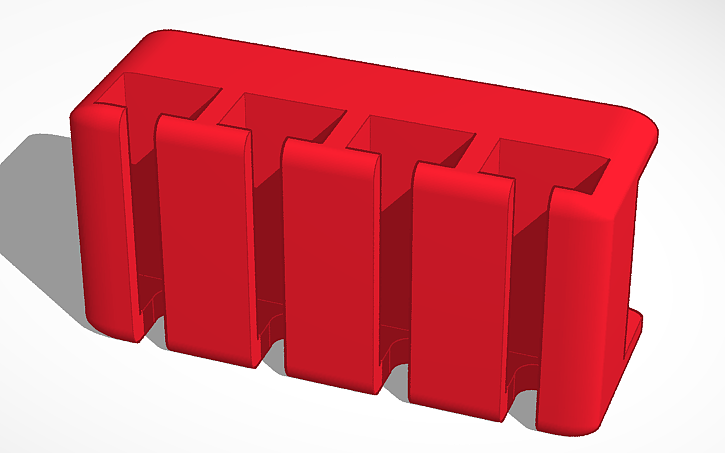

3D design USB-4mount | Tinkercad
3D design USB-4mount created by Bey.jp with Tinkercad

しばらくPCケース無し化で使ってますが、邪魔にならなくていいですね♪
